Виды стрел автокранов

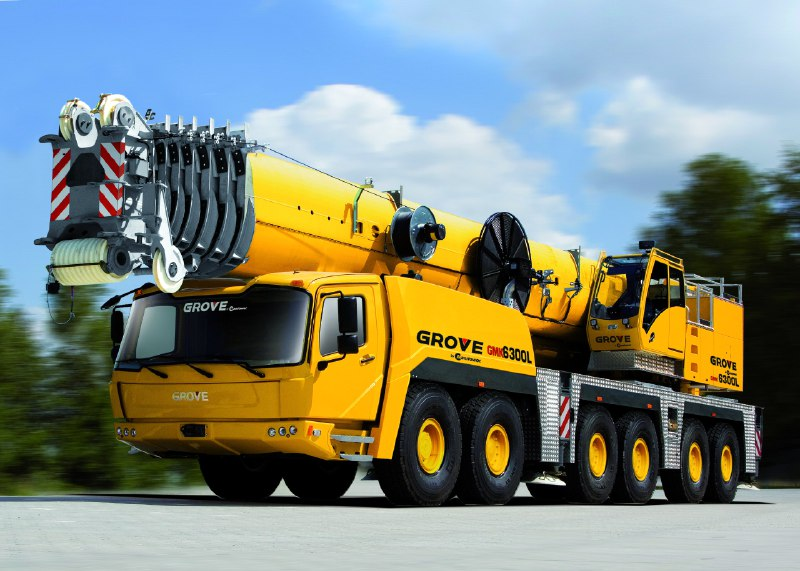

Каждый автокран состоит из двух частей - поворотной и неповоротной. Неповоротная при этом является несущей конструкцией для поворотной, а соединены они опорно-поворотным механизмом. Проще говоря - снизу шасси, сверху кран.

И важной часть крана, которая берёт на себя основную часть работы является, как ни странно, стрела, которая может быть выполнена в разных видах

телескопическая с гидравлическим цилиндром и жесткой подвеской

решетчатая с канатами и мягкой подвеской

башенно-стреловой механизм

стрела с гуськом.

Угол наклона и вылет стрелы меняются с помощью стальных канатов, установленных на гибком подвесе. Если подвес жёсткий, то для изменения положения стрелы используется гидравлический цилиндр

Но стрела - это не просто  кусок металла, а сложная конструкция, состоящая из нескольких важных узлов

секции для установки телескопических стрел для удлинения стрелы

гуськи, также для увеличения позволяют увеличения длины стрелы

полиспаст  для подъема и спуска стрелового оборудования

Конструкция и особенности стрел автокранов

Профиль и количество  секций

Зачастую в разрезе профиль представляет собой прямоугольник, чуть реже это трапеция, иногда со скруглёнными углами. Краны с большой грузоподъёмностью имеют стрелы с профилем сложных форм

Что касается количества, до крана 10-ти тонн грузоподъёмности достаточно двухсекционных стрел, если планируется поднимать грузы большей массы,16, 25 100 тонн и т.д., используются краны с трёх-, четырёх- и более секционными стрелами

Решетчатые стрелы

Стрела может быть не телескопической, а решетчатой. Такая конструкция сложнее, чем телескопическая, но они меньше весят и обеспечивают большую грузоподъёмность

Базовые характеристики стрелы

• грузоподъемность — максимальный груз, который способна поднять стрела

• длина стрелы — важный параметр для расчета при необходимости поднять груз на высоту, считается от пяты до крайней точки головки стрелы

• вылет стрелы — промежуток от оси крановой установки до оси груза (при самой большой грузоподъемности крана вылет стрелы наименьший)

• высота подъема крюка — зависит от вылета стрелы, ее подъема, зависит от того, применяются ли опоры; угол движения стрелы — соотносится с углом, по которому стрела может горизонтально двигаться

• скорость передвижения груза — измеряется в метрах за минуту движения

• время модификации вылета стрелы — промежуток времени, необходимый для перемещения вылета в противоположное направление

Когда вам понадобится автокран, не забудьте учесть каждую из вышеприведённых характеристик и обращайтесь к профессионалам
